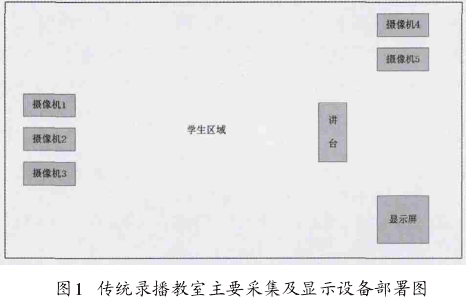

整个教室中有5台摄像机(部分厂家的方案为4台摄像机),教室后端3台摄像机分别用来拍摄教室全景、教师近景和板书,教室前端两台摄像机分别用来拍摄学生正面全景和学生特写。主讲教师所用计算机及显示屏幕安放于多媒体讲台中,而用于学生观看主讲教师课件内容(即VGA画面)是由一块大屏幕来呈现的。然而对于进行远程交互教学的主讲教室而言显然这样的配置是不够的。
对于主讲教室中的主讲教师而言有3种状态的收视需求:第一种状态是主讲教师在发生交互前(即正常本地授课过程中),需要看到全部加入到远程交互教室的情况;第二种状态是在发生有交互请求时可以看到是哪些远程交互教室在请求互动,以用来对交互请求做出选择;第三种状态是在与远程交互教室发生互动时,可以看到远程交互的学生的画面,并听到其声音。而对于主讲教室中的学生而言还需要观看本地主讲教师课件的VGA画面。
目前,在主讲教室中用于显示的设备共有两种,分别是教师计算机的显示屏幕和多媒体大屏,它们可以满足主讲教师对于现场多媒体教学的需要和本地学生学习的需要。但为了能够实现远程交互,就必须要添加另外的显示设备。
基于上述分析和基本现状,为满足主讲教师对于交互教室情况和交互过程中远程学生的观看,前后进行了3种方案的设计及实践。第一种方案是在教室正后端安置两台液晶大屏,分别用于显示全部远程交互教室情况和发生交互时远程交互学生的近景画面。这种方案不仅能够实现上述主讲教师观看要求,而且对于交互时主讲教师画面的构图也满足对于远程互动学生以及直播教室学生收看的需要。经过实践发现这种方案也存着一些问题,如对于较大教室来说,教室纵深较长,主讲教师距离2块液晶大屏的距离较远(甚至可能超过20米),对于观看交互时远程学生的近景还可以接受,但对于众多交互教室情况的观看和操控就显得不太容易了,这会直接影响到整个教学过程的流畅度。第二种方案是采用在教室的正后端安置一块液晶大屏用于显示交互发生时远程交互学生的近景画面,而在多媒体讲台中教师计算机显示屏侧面安放一个一台同大小的液晶屏幕用于对全部交互教室情况的观看和操作。这种解决方案可以达到上述的要求,但也存在其不利之处,如使用同一鼠标操控2台显示器,加大了主讲教师对于计算机的操控难度,并且对于多媒体讲台还需要重新制作,浪费了资源,另外对于远程交互学生的近景画面的观看还是有些不便。因此,由于众多原因,经过改进产生了第三种设计方案。将用来显示远程互动学生近景的液晶大屏放置教室靠前位置的侧方,而用于显示全部交互教室和操作的设备采用Surface平板电脑实现,这样可以把Surface平板电脑镶嵌到原有多媒体机柜中而不用重新制作,并且Surface平板电脑使用的Windows操作系统相对于基于iOS系统和Android系统的平板电脑通用性较强。此外,为保障在播放交互时主讲教师的构图,设计在侧前方液晶大屏上端加装一台摄像,用来拍摄交互发生时主讲教师的视频。具体设备部署如图2所示。
3.2.2 呈现模式的设计
由于收视者对于远程交互教学系统的应用不同,因此,对于不同角色的教室在画面的呈现方式上是不同的。
首先,在主讲教室中,当正常本地授课时,用来显示全部交互教室情况的Surface平板电脑和显示交互学生近景的液晶大屏显示的内容是一致的,采用九宫格的方式,当发生交互时,显示交互学生近景的液晶大屏变换为两路信号的交互界面(远程交互学生近景与主讲教师近景),而Surface平板电脑不发生变化。当交互结束后显示交互学生近景的液晶大屏再回到九宫格画面,如图3所示。
其次,在交互教室中,当主讲教室的教师进行正常本地授课时(即发生交互前),远程交互教室前的投影幕布显示的是主讲教师和主讲教师计算机的VGA画面,当发生交互时,我们需考虑的是在进行交互的学生可能要根据主讲教师计算机的VGA画面的内容进行提问和讨论,这时既要保障学生能看到交互双方的画面又要能看到主讲教师计算机的VGA的画面,因此,采用了图4所示的方案,交互完成后返回原画面。
3.3 操控方式设计的实践
由于远程交互教学系统使用的主导对象为教师,而教师的主要精力是放在教学活动中的,因此,作为辅助教学的系统其设计必须简洁、易用,对于其操控方式主要进行了三方面的设计。
首先,远程交互教学环境的创建。主讲教师可根据具备交互功能的教室列表进行选择需要远程实时教学的教室,添加完毕后,就可在交互液晶屏及平板电脑中观看到所有加入教室的图像。
其次,直播和录制的创建及停止。通过明确的按钮及信息填写表单完成直播和录制的开启,并在图像区域显着显示当前直播时间和录制时间,同样通过停止按钮可结束当前的直播和录制。
最后,交互过程的建立及停止。当远程学生发出交互请求的时候,交互液晶屏及平板电脑的九宫格画面中相应教室的图像将发生闪动,并发出提示声音,主讲教师可根据需要直接点击相应的图像区域即可实现交互过程的建立,交互停止通过点击同样图像区域完成。
4 总结与展望
通过对远程交互教学技术方案的研究与实践,对现有教学环境进行改造,在原有系统条件的基础上,进行部分设备的添加及简单系统的设计,达到了远程交互教学的目的,不仅深度挖掘了原有系统的功能,丰富了教学手段,更为学校信息化的进程提供了有效的技术保障条件。当然现有的技术方案并不能完全达到理想状态,随着信息技术的发展,将远程交互教学扩展到移动终端上的应用以及与多媒体教学控制系统的整合是今后需要进一步研究及发展的目标。
参考文献
[1] 陈丽,林世员,郑勤华。“互联网+”时代中国远程教育的机遇和挑战[J].现代远程教育研究,2016(1):3-10.
[2] 张瑛。利用录播技术实现远程互动的探索与实践[J].企业技术开发,2015(30):68-70.
[3] 孙维海。探索网络环境下互动录播课堂的有效应用[J].软件导刊:教育技术,2016(9):1-2.
[4] 谢舒潇,陈毓超,刘冠。智能教室建设的探索与实践[J].实验技术与管理,2016(6):221-240.
