1 工程概况
枣庄市体育中心体育馆、游泳馆位于枣庄文体中心的东北侧。总用地面积211 177m2,总建筑面积156 170m2.

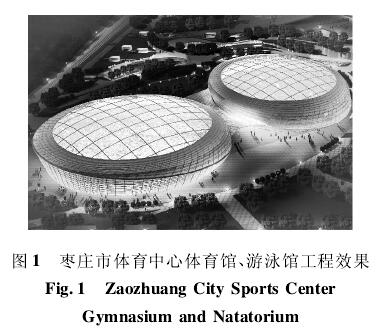

体育馆、游泳馆均由混凝土结构部分（ 下部看台） 和钢结构外罩部分（ 屋盖和四周幕墙龙骨） 组成。两馆在地下室和地上1层连为整体，不设永久变形缝；2层以上为2个独立的结构单体。如图1所示。
2 钢结构概况
体育馆、游泳馆结构形式相似，包含下部混凝土结构和上部外罩钢结构，整体呈椭圆形布置。外罩钢结构主要由钢斜柱结构、屋盖环梁、屋盖张弦梁及水平支撑、系杆、柱间交叉支撑、箱形檩条等结构体系组成。
钢斜柱结构由弧形箱形结构组成，下端连接于混凝土结构楼层及混凝土柱，上端与屋盖张弦梁连接固定，钢斜柱下端与上端均通过销轴铰接连接柱底埋件和柱顶张弦梁梁端。
屋盖张弦梁为弧形箱形拱架结构，张弦梁弦杆为“日”字形箱形截面形式，张弦撑杆为钢管结构，上端均铰接连接固定。拉索为双索，由2根80mm或90mm的高钒索组成。张弦梁结构整体两端通过支座节点连接于主体结构柱顶埋件上，两端采用抗震球形钢支座。
屋盖环梁为箱形截面结构，直接与张弦梁两端进行刚接连接。

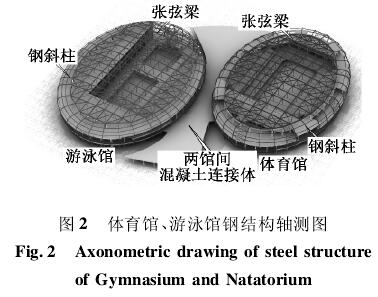

水平支撑、系杆等结构亦为箱形截面，与主结构之间通过刚接连接固定。如图2所示。
3 现场施工难点
3. 1现场施工条件限制
土建主体结构已基本施工完成，钢结构施工已经无法采用起重机进入体育馆与游泳馆两馆馆内进行吊装，只能站位于馆外吊装。
体育馆与游泳馆的地下室结构与地上1层连成一个整体。两馆间连接体顶标高为5. 950m,起重机无法从此之间通行行走。
3. 2工程钢结构结构特殊
本工程结构比较特殊，构件数量多，吊装质量大，高空焊接工作量大，且焊接要求较高，较多构件钢板较厚，高空焊接变形大，应力集中，另外构件安装高度高，定位精度要求高，如何采取措施保证吊装质量、控制应力应变、减小结构变形是本工程钢结构安装的控制重点与难点。
3. 3双索施工
体育馆、游泳馆均采用张弦梁双拉索结构，拉索和钢构件都是结构中重要的组成部分。由于张拉整体索结构中的钢索及撑杆为一有机整体，索力与撑杆内力是密切相关的，相互影响、互为依托，其张拉施工方案的选择是保证整个屋盖结构施工的安全，并使施工完成后的预应力状态满足结构设计的要求是重点也是难点。
3. 4张弦梁施工及挂索用临时支撑设置
根据现场施工条件，体育馆、游泳馆双拉索张弦梁采用临时支撑辅助、分段吊装的方法进行安装。设置一种同时满足张弦梁分段与双索安装的临时支撑是施工难点之一。
3. 5钢结构施工测量、校正和定位
曲面形屋盖的安装测量、校正和定位不同于其他结构。选择测量控制点亦较为困难。
