暖通空调设计在高端养老社区的应用(2)

来源:建筑热能通风空调 作者:翟淼
发布于:2017-06-27 共3546字

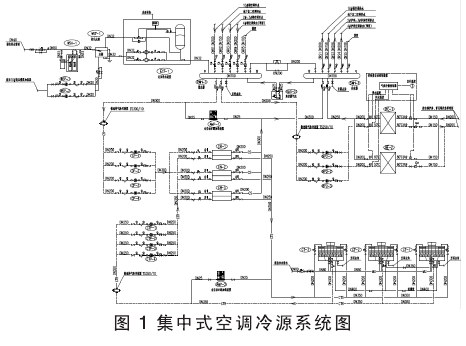

  1)冷源。根据各功能区域的使用需求和特点,服务于介护老人、介助老人的居住单体、诊所、活动中心以及后勤区域采用集中冷源,选用三台螺杆式冷水机组,供回水温度 6/12 ℃,设置在地下室后勤区域机房;服务于自理老人的单体采用多联机系统。图 1 为集中式冷源系统图。

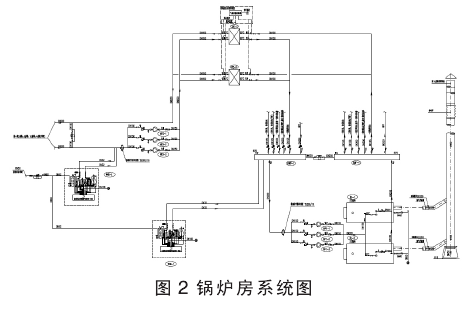

  2)热源。选用两台燃气真空热水机组,供回水温度为 80/60 ℃,作为空调热水、地暖热水、生活热水、泳池热水的热源。锅炉房设置在地下室后勤区域机房,并考虑泄爆。图 2 为锅炉房系统图。


  2.3 末端形式。

  1)介助、介护老人居住单元采用夏季风机盘管加新风,冬季地暖加新风的空调形式;2)诊所采用风机盘管加新风的空调形式;3)活动中心大空间区域采用单风管全热回收的全空气低速空调系统、过渡季全新风运行,小房间采用风机盘管加新风空调方式,游泳池采用除湿热泵空调系统;4)自理老人居住的独立生活单元采用夏季多联机+ 新风,冬季地暖 + 新风的空调形式;5)空调箱及新风机组均采用高压微雾加湿系统,空气过滤均通过板式初效过滤器(G4)+ 静电过滤器 +袋式中效过滤器(F7)的三级处理过程。6)空调和通风设备采用消声、隔声、减振、隔振的措施,如采用静音型设备,风管上增加消声静压箱、消声器或消声弯管等。

  3 设计中需要注意的一些问题及建议。


  3.1 设计依据。

作者单位:
原文出处:翟淼. 从某工程浅谈养老社区的暖通设计[J]. 建筑热能通风空调,2017,(04):64-66.
