地质测绘工程施工方案设计编写的流程及要点

来源:工程建设与设计 作者:赵惠德.
发布于:2020-09-28 共3311字

  摘要:较为详细地阐述了地质测绘工程施工方案设计编写的流程及要点,结合当前的测绘设备以及使用的各种测绘规范、预算标准,就如何编写进行了分析说明,对在编制过程中可能遇到的问题提出解疑,对以后的地质测绘工程施工方案设计的编写具有一定的参考意义。

  关键词:控制网; 精度评定; 限差;

  Abstract:The process and key points of the design and compilation of the construction plan of geological surveying and mapping engineering are described in detail, and how to compile the plan is analyzed in combination with the current surveying and mapping equipment and various surveying and mapping specifications and budget standards, and the possible problems encountered in the compilation process are solved. It has certain reference significance to the compilation of the construction scheme design of geological surveying and mapping engineering in the future.

  Keyword:control network; accuracy evaluation; limit;

目录

  1引言.......................................................1

  2编制设计方案的工作流程.......................................................2

  3编制施工方案.......................................................3

  3.1概述.......................................................4

  3.2已有资料的可利用情况.......................................................4

  33.2 已有资料的可利用情况.......................................................4

  3.4控制网布设.......................................................4

  3.5地形图测绘.......................................................4

  3.6测网与剖面布设.......................................................4

  3.7地质调查测点测定.......................................................4

  3.8精度评定.......................................................4

  3.9提交成果资料.......................................................4

  4结语.......................................................5

  文内图表.......................................................6

  图1编制设计方案的I作流程图.......................................................6

  参考文献.......................................................7

测绘工程

  1 引言

  目前,适用于地质测绘工程的相关技术规范有:GB/T18314-2009《全球定位系统(GPS)测量规范》、GB/T 18341-2001《地质矿产勘查测量规范》、DD 2004-2003《地质调查GPS测量规程》、DZ/T 0153-2014《物化探工程测量规范》等。这些规范与规程中,有的适用于多种地质专业对测绘工作的技术要求,有的适用于地质类专业中某具体专业对测绘工作的技术要求。近年来的地质项目中,基本上都有矿产、物探、化探、水文等专业的工作内容,并且各种专业的工作比例尺有所差异,因此,如何编写合适的地质工程测绘方案以满足各专业、各比例尺、各勘查时期的地质工作非常重要。

  2 编制设计方案的工作流程

  编制设计方案的工作流程如图1所示。

  3 编制施工方案

  3.1 概述

  地质测绘工程项目的来源包括:项目出资方、项目合同编号、项目资金来源或相关政府文件等;项目工作区的人文、气候、经济、地理、交通等情况可在相关网站上查询。网站对乡镇级以上的行政区都有较为详细的综述,基本上满足设计方案编写的要求,只需要增删相关内容;地形地貌情况的描述可参考覆盖工作区的地形图,交通情况的描述可参考覆盖工作区的交通图;有的内容可以参考地质立项文件或地质项目设计书,其中都有较为详细地描述。

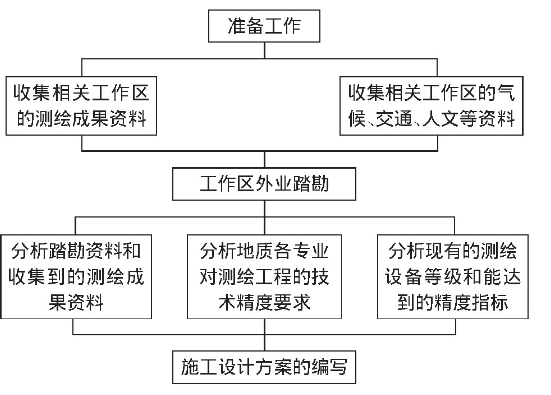

  图1 编制设计方案的工作流程图

  根据地质项目对测绘的工作的要求,测绘工作内容包括:控制点的等级及数量、地形测图的比例尺及面积、测网的点距和线距及面积、剖面的点距和方位及长度、地质工程点的种类及数量等,以及完成工作任务的计划时间等进行说明。

  3.2 已有资料的可利用情况

  在测绘工作开展前,应尽可能地收集以往的测绘成果资料,对合理规划并布设工作区的控制网有重要作用。需要说明的是,使用以往的成果资料时,一定要查清原坐标系统和高程系统,做好坐标和高程系统的转换以及坐标换带计算等,统一到CGCS2000和1985国家高程基准下。

  3.3 使用的仪器设备

  目前的GPS技术、全站仪、无人机航测技术、无人机机载雷达技术等都能很好地满足地质测绘精度要求。但要在使用前通过省级以上测绘仪器检定机构检定。

  3.4 控制网布设

  地质测绘项目大多位于丘陵地区与山区,其国家等级控制点因年代久远,很多都遭到了破坏,且精度较低,难以满足工作需求,所以,要布设控制网。布设控制网时基本上都采用GPS网。在收集以往等级控制点的基础上,加密GPS E级网点作为基础控制网。若工作区较大,GPS E级网的边长和点数不能满足规范和预算要求时,可先布设GPS D级网作为首级控制网,再在此基础上加密GPS E级网。GPS控制点均采用静态观测法,应尽可能用边连接的方式。

  3.5 地形图测绘

  地形图测绘常采用以下方法:(1)GPS-RTK配合电子平板现场测绘、勾画草图,然后由内业工作人员详细绘制与整饰;(2)无人机航测法。其流程主要包括申请空域、设计航线、布设像控点、航空测量、内业影像处理和测制地形图、外业调绘、图形整饰等步骤。另外,地质项目中的测绘面积一般不大,为了用图方便,通常不需进行分幅。

  3.6 测网与剖面布设

  测网和剖面的布设一般采用GPS-RTK法逐点测设。由于点位都可以等精度一次性全面布设,所以,无须布设基线网控制测线布设的精度。对于GPS信号不好的森林、深谷等区域,可使用全站仪布设,但在开阔处,可用GPS-RTK法测定2个以上的点作为检核。对于比例尺较小、面积较大的区域地质工作,可使用GPS快速静态法测定点位坐标。

  3.7 地质调查测点测定

  地质调查测点是指地质调查中各类专业的地质点、物理点、采样点、钻孔点、探槽端点等,其点位的测定可使用GPS静态观测法、GPS-RTK法、全站仪极坐标法测定。

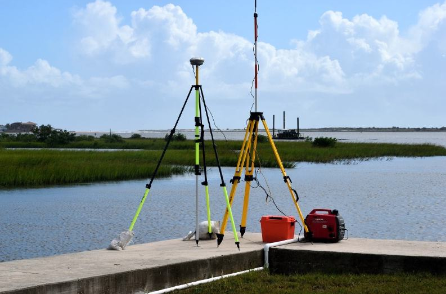

  GPS静态观测法包括长时间静态观测法和短时间静态观测法。长时间静态观测方法是在3个或3个以上的控制点上架设基准站,另外1台或多台移动站在工程点位上进行移动观测,观测时间一般在45min以上,解算精度较高;短时间静态观测法是在1个或1个以上的控制点上架设基准站,另外1台或多台的移动站在工程点位上移动观测,观测时间一般在5min,解算精度偏低。GPS静态观测法适用于控制点较少的工作区,需内业解算平差后才能得到点位的坐标成果。

  GPS RTK法主要有架设基站RTK法和网络RTK法:架设基站RTK法适用于工作区控制点密度较大、无通信网络信号的工作区;网络RTK法适用于工作区控制点较少、通信网络信号好的工作区。GPS RTK法可以实时得到点位坐标成果。

  全站仪极坐标法,适用于GPS卫星信号较弱的工作区域。

  3.8 精度评定

  精度评定分为:控制点精度评定、地形图精度评定、测网精度评定、剖面点精度评定、地质工程点精度评定等。评定方法为高精度评定和同精度评定。取设计精度的2倍中误差作为限差。平面控制点最弱相邻点的相对点位中误差应不大于0.1m[1],高程中误差不大于1/20等高距[2].地形图绘制完成后,应到野外进行质量检查,检查内容为地物点平面坐标和地形地貌点的高程,精度结果应符合相关规范要求。测网、剖面、工程点利用质量检查数据计算点位中误差,精度结果应符合相关规范要求。

  3.9 提交成果资料

  测绘仪器检定资料、控制测量资料(点之记、野外观测记录、平差计算、控制网点分布图)、地形图、测网点坐标成果、剖面点坐标成果、地质工程点坐标成果、实际材料图、测量技术总结、前述资料的数据文件等。

  4 结语

  施工方案是地质测绘工程测量的重要工作部分,是实施测绘工作的主要依据和技术标准,因此,编制设计方案时,要充分收集工作区的各种相关成果资料、认真进行野外踏勘,仔细分析收集到的资料和踏勘情况,利用现有的测绘设备,制定合理的工作方案,对提升项目工作进度、提高测绘精度、节约项目经费能起到很大的作用。

  参考文献
  [1]GB/T 18341-2001地质矿产勘查测量规范[S].
  [2]DZ/T 0153-2014物化探工程测量规范[S].

作者单位:山西省地质调查院
原文出处:赵惠德.地质测绘工程施工方案设计编写分析[J].工程建设与设计,2020(16):61-62.
