运动会信息管理系统的整体结构设计

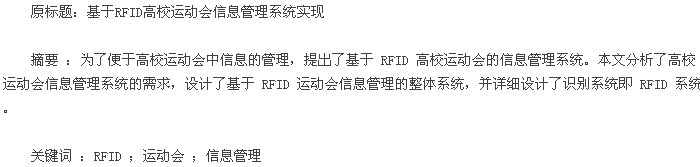

　　随着人民体育健身意识的提高，高校运动会也越来越受到学校的重视，由于运动比赛项目、参赛人员较多，对运动员的信息管理靠人工比较繁琐，所以一些高新的技术应用在运动会的信息管理中是一种必然的发展趋势，为了实现运动会中比赛的高效性、准确性和公正性，RFID 技术在信息管理系统中的应用越来越受到关注，本文设计了基于 RFID 技术的高校运动会的信息管理系统，分析了高校运动会信息管理系统的需求，设计了运动会信息管理系统的整体结构，包括硬件系统、软件系统等。

　　1 运动会信息管理系统需求的分析

　　本设计先调查了高校运动的一些基本流程和比赛规则等方面，并对这个系统的工作职能进行了分析，比赛主要分为赛前、赛中和赛后三个阶段，赛前就是一些章程、比赛日期的制定和组织报名，赛中就是检查运动员的信息和记录成绩、明确各个参赛组的得分情况，赛后就是汇总成绩，因此本系统的设计思路就是设计一个报名模块，对参赛人员采集信息，然后运用 RFID 技术识别参赛人员的信息，还要设计一个信息的发布模块，及时公布各个比赛的信息，并能够与往届的信息对比，看是否破纪录。

　　2 系统的整体设计

　　整个系统的设计分为硬件系统和软件系统两部分，硬件系统就是硬件系统如读卡器、LED 显示屏等，软件系统就是在编写一些程序，硬件和软件系统的相结合，就可以实现选手的报名，及时公布成绩等功能。

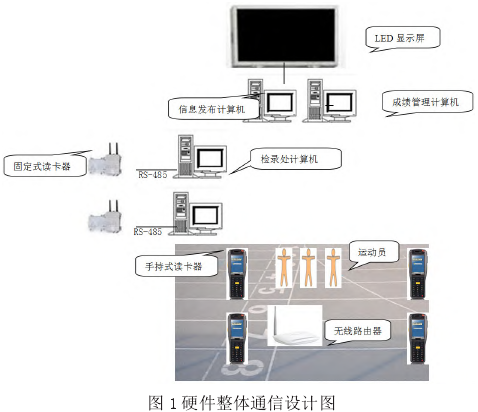

　　硬件系统包括计算机、通信设备、识别设备和信息发布设备，计算机需要四台，主机和信息发布计算机各 1 台，检录处识别参赛人员信息 2 台，信息发布设备即 LED 大屏幕 1 台。 RFID 系统由电子标签和读卡器组成，在本系统的设计中电子标签为手表式的 ID 卡，在本系统中读卡器 8 台，其中固定式读卡器 2 台，手持式读卡器 6 台，手表式的 ID 卡根据参赛人员和比赛项目具体确定，整体通信图如图 1 所示。

　　2.1 读卡器的选择

　　因为运动会的检录处在一个固定的地方识别信息采用固定式读卡器，而裁判员录入信息则采用手持式读卡器。

　　固定式读卡器选择 KL9001R，其工作频率为国标为 920-925MHz ；工作模式为主从模式、定时模式、定时模式、触发模式 ；通信接口为 RS-232 接口、韦根接口 ：支持韦根 26、韦根 34、RS-485 接口、10/100M 以太网接口 ；电源适配器 ：交流 110-220V/直流 +12V 。

　　手 持 式 读 卡 器 ZK-RFID183，处 理 器 为 SAMSUNG 400MHzCPU ；其内存为 ROM128MB，RAM 128MB，SDRAM 可通过 SD 卡槽进行扩展，最大支持 1GB，标准通信 USB1.1、RS232 ；无线网符合 IEEE802.11b/g 标准 11Mb/S-54Mb/S ； 内置 GSM/GPRS 通信900/1800/1900MHz ；ISO18000-6B ；RFID 读距 500-1200mm ；条码扫描 / 解析速率 100 次 / 秒。

　　2.2 电子标签的选择

　　电子标签存储了参赛人员的个人信息，相当于运动员的个人凭证，为了方便运动员携带，采用了手表式 RFID 卡，材质为硅胶，硅胶材料具有防水、防潮以及耐高温的特性，在极为潮湿的环境甚至是浸泡在水中，都可以正常的刷卡 ；仿表形状的卡内含有非接触的芯片，芯片的频率为 125KHz，硅胶表面可以丝印、胶印或者是喷码。

　　2.3 照片的采集设备和显示设备

　　在运动会报名时，工作人员要对运动员进行照片采集，保存到运动员的个人信息档案中，在这个系统内对摄像机的要求不高，要求照片清晰，能够拍照即可。信息发布设备即 LED 显示屏。

　　3 软件系统的整体设计

　　系统软件的设计是整个 RFID 高校运动会信息管理系统的核心，系统管理中的功能都需要软件实现，软件的设计主要包括后台的管理模块、身份的识别模块和数据信息的管理模块。

　　3.1 后台管理模块

　　后台管理模块包括用户登录、用户管理和报名管理。用户登录时首先在 Visual Basic6.0 的中文版登录界面上添加三个Text 文本控件和两个 Command Button 按钮控件，在登录时在控件中写入用户名、密码，再按下 Command Button 按钮控件，激活Click 事件，在 Click 事件中加入代码，连接到数据库。用户管理模块的用户主要是运动会中信息软件的维护员和总裁判长，权限设定为软件维护员、管理员、裁判长，与数据库相连，提供添加用户和修改用户的功能。报名管理就是存储参赛人员的信息，此模块要求添加、修改和删除档案的功能。

　　3.2 身份识别模块

　　运动员身份识别模块主要包括卡号设置、检录、现场照片采集、成绩录入、串口通信五部分，在检录前将 ID 卡分配给参赛人员，ID 卡与读卡器相互感应，在计算机系统内输入运动员的身份证号码，ID 卡信息和运动员信息就会相对应，并存入后台数据库，检录就是运动员的手表式的 ID 卡和读卡器相互识别，计算机出现运动员的信息，检验运动员身份的真实性，在比赛结束之后，裁判员用手持式 RFID 读卡器和运动员的 ID 卡相互识别，RFID 读卡器读取运动员的个人信息，并将其成绩记录到 RFID 读卡器中，在通过无线网络将运动员的成绩传输到计算机的数据库中，通过无线局域网完成信息共享 ；检录处的固定式读卡器和计算机是通过 RS-485 串口数据接收的 ；在串口通信运用之前，首先初始化串口的参数设置，选择通讯段的口号、设置接受缓冲区的大小和传输缓冲区内的字符，还要设置波特率、数据位、停止位、奇偶校检的参数。

　　3.3 数据信息模块

　　数据信息模块主要包括成绩查询功能、信息发布功能和系统打印的功能。成绩查询功能在 VB 的界面中，通过控件连接数据库，这个控件为 MSHFlexGrid，可以通过参赛人员的姓名，学号，院系，性别，参赛项目查询，还可以记录每个学院不同项目的成绩和总成绩，信息发布功能就是及时公布比赛的信息，赛事安排的信息，还有一些突发事件，比如天气情况或是比赛的意外情况等，还要将比赛的成绩显示在 LED 大屏幕上，同时还可以编辑、修改并保存信息，需要使用 Microsoft Visual Basic 6.0 软件和一些多媒体的显示播放软件 ；系统的打印功能就是打印运动员的档案、比赛成绩、赛事安排等，要将管理成绩的计算机和打印机相连。

　　4 系统调试

　　系统调试包括计算机和读卡器之间的调试、计算机和照片采集设备的调试、计算机和 LED 显示屏的调试。计算机和读卡器之间的调试是通过读卡器和计算机联机，对数据的获取、数据的保存、数据的管理以及串口软件进行调试，检验 ID 卡通过读卡器和计算机相连，显示的信息是否和运动员的个人信息相符合，如果一致，则调试成功 ；计算机和照片采集设备的调试，照片采集设备和计算机联机，调试主要包括串口软件、参赛人员照片的采集和保存管理，如果可以采集参赛人员的照片，则调试成功 ；计算机和 LED 显示屏的调试，看是否计算机能和 LED 显示屏连接，在电脑上输入的信息能否正常在 LED 屏幕上显示，如果能正常显示则调试成功。

　　参考文献

　　阮哲 . 基于 RFID 和专家系统的服装店智能服务系统的设计与实现 [D]. 东华大学 ,2013.
