BIM技术在建筑结构设计中的具体应用与难点

来源:未知 作者:傻傻地鱼
发布于:2015-02-04 共2295字

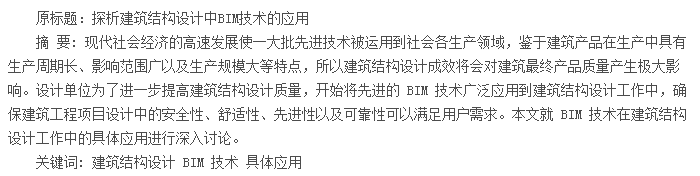

论文摘要

  1 前言

  现阶段 BIM 软件产品受到 BIM 技术与思想发展的推动而不断趋于完善,BIM 技术在国内开始被广泛运用到建筑工程设计、施工以及运营等多个领域,BIM 技术在运用中可以实现不同专业、不同部门之间的数据共享,所以在建筑结构设计中可以让工程师、建筑师、设计人员以及业主等,多个层次用户来共享及使用同一个数字设计信息。基于BIM 技术而成的可视化数字模型可以帮助用户进行建筑结构的模拟与分析,以便于施工单位可以加深对设计人员设计理念及建设目标的理解,对提高建筑产品结构设计的整体质量及生产效率有着重要意义。

  2 BIM 技术概述

  现代建筑工程项目正在不断向着大规模、高层化以及超高层化方向发展,用户对建筑产品的需求不仅限于其整体功能性,建筑结构的高度复杂化使其体型不断区域多样化,因此,建筑结构设计中往往需要通过多种渠道来获取规模较大的信息。该类数据信息作为建筑企业在建筑结构设计中最为关键的资源,如果在建筑产品生产中对其加以利用,不仅可以帮助企业通过缩短工期来降低整体成本投入,还能进一步提高建筑企业在生产过程中的质量管理工作与安全管理工作整体水平。

  所以现代信息技术开始被广泛运用到建筑工程领域,建筑行业在信息技术支撑下开始寻求一条迅速处理各类相关信息,进一步控制成本投入与合理化工期安排的道路。基于此因,BIM 技术的出现及应用对推动建筑行业健康发展有着重要意义,该技术实现了建筑结构设计由二维向三维的转变,而 BIM 技术的广泛应用正在不断推动建筑行业新一轮的信息革命,其通过创建并利用数字模型来对建筑工程结构进行设计、建造以及运营管理,帮助企业在设计阶段、生产阶段以及经营管理阶段有效降低整体经营成本,对推动我国建筑工程领域实现可持续发展战略目标有着重要意义。

  3 BIM 技术在建筑结构设计中的具体应用

  3. 1 实现建筑结构设计的可视化

  BIM 技术是基于三维模型技术而成的应用于现代建筑工程领域的新兴技术,其可以利用三维模型技术来将真实的建筑构件展现给用户,由于传统建筑结构设计中都是以 CAD 软件进行绘图,该种方法很难将建筑结构的详细信息展示给不同用户,而 BIM 技术在建筑结构设计初期阶段便通过建立建筑结构的三位实体模型,来帮助各层次用户通过直观的角度对建筑构件信息、功能布局有一个准确的认识与了解。很多大型建筑工程结构设计中可以利用 BIM 技术来对其整体结构进行动态演示,帮助用户利用直观的角度对建筑结构的各项参数进行观测,从而帮助设计单位选取最佳的设计方案,并且可以及时发现建筑结构设计中的质量缺陷与设计缺陷,对进一步提高建筑结构设计的整体质量有着重要意义。

  3. 2 BIM 技术在建筑结构参数设计中的具体应用

  建筑结构信息模型中会有一个包含所有设计信息的数据库,所有建筑结构设计参数都是相关联的,设计人员可以利用该数据库中的数据信息来对建筑结构形体进行构建,而且在设计过程中会对不同的参数予以一些约束,从而确保 BIM 系统在建筑结构设计中可以及时更新数据库。BIM 技术在建筑结构设计应用中最大的特点,是可以实现高质量、高安全性、高可靠性的设计信息输出,对提高建筑结构设计的数字化发展有着重要意义。

  3. 3 BIM 技术在钢结构建模中的具体应用

  现阶段钢结构已成为一个大跨度建筑物的主要结构形式,其在建模中往往需要面临结构链接和加强件布置等多个方面的难点,钢结构在设计中需要涉及到梁柱连接、梁梁铰接以及梁梁刚接等多种连接形式,所以在设计中往往需要根据梁的高度,来将各个连接件进行专项设计并要将其参数化。BIM 系统在应用中可以利用参数共享,来对螺栓的数量与间距来进行控制,设计人员只需要对参数进行调节便可以形成新的连接件,而在加强件、连接件设计中设计人员只需要画出大样,而在钢结构施工中技术人员只需要对相应位置设计进行参考,便可以来确定加强件、连接件的准确位置,这对进一步提高钢结构设计质量及施工效率有着重要作用。

  4 BIM 技术在建筑机构设计中的难点

  建筑结构设计工作在运用 BIM 系统中需要将模型发送到分析软件,结构分析软件利用算法来将建筑结构的设计信息反馈出来,并根据用户指令来形成动态的施工图与结构模型,所以设计人员在使用 BIM技术中要考虑模型空间的整体真实性,并要对 BIM 系统的物理模型能否自动生成施工图纸等方面进行充分考虑。建筑结构的安全性是设计工作中设计人员要充分考虑的因素,但是由于建筑施工材料自身力学特征、荷载组合、荷载以及单元截面特性等多种因素会对结构性能产生影响,所以设计人员在使用 BIM 模型进行分析过程中往往需要面对各项复杂参数。再者,BIM 模型在本质上是物理模型、建筑结构分析模型以及施工图文档的完全数据模型,所以在建筑结构设计中只有采用完全符合标准或比较简单的结构构件,才能实现上述多种数据模型之间的双向无缝连接,如果建筑结构构件的整体设计没有达到相关规范要求,或建筑结构构件的高度复杂化会导致其在运行中丢失大量数据。

  因此,现代建筑结构设计中设计人员要高度关注这一问题,力求可以有效实现物理模型与结构分析模型之间的双向无缝连接。

  5 结语

  综上所述,BIM 技术对进一步提高建筑结构设计质量及效率有着重要意义,并可以帮助建筑企业在建筑产品生产过程中有效降低设计、生产等环节的成本投入,虽然 BIM 技术的各项功能基本可以满足现代建筑结构设计工作的需求,但是 BIM 技术也对设计人员的整体素质提出了更高要求。

  参考文献:
  [1]龙辉元. BIM 技术应用于结构设计的探讨与案例[J]. 土木建筑工程信息技术,2010(4) .
  [2]池宇翔. BIM 技术在结构设计中的应用[J]. 商品与质量,2013(11) .
  [3]董济豪. 探析建筑结构设计中 BIM 技术的应用[J]. 江西建材,2014(16).
