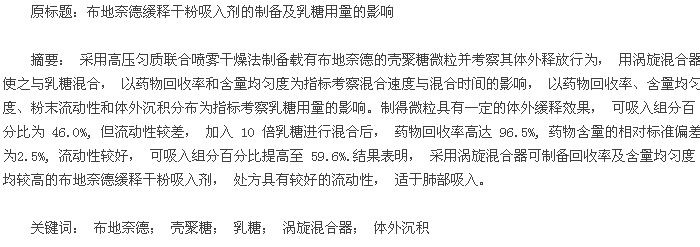

高载药量的布地奈德缓释微粒制备及其影响因素

　　布地奈德为一种强效的糖皮质激素，是抗哮喘的常用药一般以肺部吸入的方式发挥作用基于病情严重程度的不同， 每天吸入剂量在 160~640 μg 之间。然而， 布地奈德的长期频繁给药， 会产生许多不良反应， 如生长抑制、皮肤变薄、骨密度下降和白内障[1].因此需要制备具有缓释作用的布地奈德肺部吸入制剂， 延长作用时间， 降低吸入次数， 减少不良反应的发生。壳聚糖是药剂学领域使用最广泛的天然聚合物之一， 具有生物相容性、生物可降解性、对人体的毒性及免疫原性均较低的特点， 是能广泛开发应用的新一代辅料[2, 3].以壳聚糖为载体材料制备而成的制剂能控制药物释放， 吸入壳聚糖粒子后， 其生物黏附性可能有助于增强药物的吸收[4], 因此壳聚糖用于肺部吸入载体的报道较多.壳聚糖还能提高喷雾干燥所得粉末的分散性， 提高其肺部沉积率[9].

　　最适于肺部吸入的药物粒子， 其空气动力学粒径应在1~5 μm之间， 过大的粒子会由于惯性碰撞过早沉积在口咽部或支气管处， 过小的粒子会因为质量太轻而呈悬浮状态， 容易被患者呼出[10].然而， 处于该粒径范围内的粒子黏结性较强， 流动性和可雾化性都很差， 容易导致给药时定量不准确。为了提高吸入性粉末的流动性和可分散性， 加入 α-乳糖一水合物， 进行充分混合， 使粉末黏附在乳糖粗颗粒上，形成一种具有相互作用的物理混合物[11].在制备生产以乳糖为药物载体的干粉吸入剂中， 粉末混合是最关键的操作步骤之一， 因为最终产品的雾化性能不仅取决于混合过程中混合速度、混合时间和混合比例等参数的优化， 也取决于药物粒子在载体表面的分布情况[12].药物粒子与乳糖载体之间的作用力必须适中， 作用力太弱会使前者在混合及后续分装等操作步骤中受力， 与乳糖分离， 导致产品含量均匀度较差； 作用力太强又会使药物粒子随气流进入人体后不易与乳糖载体分离而沉积在口咽部， 难以进入细支气管及肺深部发挥疗效。

　　本研究中， 以抗哮喘药布地奈德为模型药物、壳聚糖为载体材料， 结合高压匀质和喷雾干燥法制备了高载药量的布地奈德缓释微粒， 通过加入乳糖改善处方的流动性， 考察混合速度、混合时间及乳糖用量对布地奈德缓释微粒性质的影响。

　　材料与方法

　　仪器 AH 100D 高压匀质机 （ATS 工业系统有限公司）； SD-1000 型喷雾干燥机 （日本东京理化器械株式会社）； 马尔文激光粒度仪 Nano-ZS90; 马尔文激光粒度仪 Mastersizer 2000; VORTEX GENIUS 3 漩涡混合器 （IKA 集团）； Agilent 1100 型高效液相色谱仪 （安捷伦科技有限公司）。

　　材料 布地奈德原料药 （湖北葛店人福药业有限公司）； Tween 80 （南京威尔化工有限公司）； 壳聚糖（相对分子质量 200 kDa, 脱乙酰度≥85%, 济南海得贝海洋生物工程有限公司）； 冰醋酸 （天津科密欧化学试剂有限公司）； 乳糖 （Lactohale200, DFE Pharma公司）； 色谱纯甲醇 （山东禹王实业有限公司化工分公司）。

　　布地奈德微粒的制备 将布地奈德粗粉末 （0.5%,w/v） 在适度搅拌下分散于浓度为 0.1% Tween 80 溶液中， 粗混悬液经高压匀质机先在 150 bar （1 bar =100 kPa） 低压力下匀质 20 个循环， 然后分别在 300、600 及 900 bar 的压力条件下进行 3 个循环匀化， 最后在 1200 bar 压力条件下匀质 15 个循环即得到布地奈德的纳米混悬液。

　　称取一定量的壳聚糖， 加入1.0% （v/v） 醋酸水溶液搅拌使其溶解并控制其浓度为 0.6% （w/v）， 该溶液经 0.8 μm 微孔滤膜滤过后， 加入一定量的含药纳米混悬液， 使理论载药量达到 20.0% （w/w）。喷雾干燥机参数设置如下： 喷嘴直径 0.5 mm、进口温度 110 ℃、气流速度 0.7 m3·min1、进料速度 3.0 mL·min1、雾化压力 200 kPa, 收集所得微粒。

　　粒径及含药量的测定 制备的纳米混悬液经水稀释至一定浓度后用马尔文激光粒度仪 Nano-ZS90测定其粒径分布以及多分散指数， 以保证样品的分散均匀性。

　　壳聚糖微粒粒径及其分布由马尔文激光粒度仪Mastersizer 2000 进行测定， 用体积平均粒径 D（4,3）作为粒子几何直径的衡量参数， 用跨距作为粒子粒径分布的衡量参数， 跨距计算公式如下：Span = （D0.9D0.1） / D0.5（1）式中， D0.1、D0.5和 D0.9分别表示在粒径累积分布图 （以累积频率为纵坐标、以粒径为横坐标绘得的曲线） 中相应于频率 10%、50%和 90%处粒径。每个样品的粒径平行测定 3 份。

　　载药量的测定方法如下： 称取一定量的布地奈德微粒， 加入少量 1.0% （v/v） 醋酸水溶液使其溶解充分，用甲醇稀释定量后离心取上清液采用标准品对照法用高效液相色谱法进行分析。色谱条件如下： 色谱柱：ZORBAX SB-C18 分析柱 （150 mm × 4.6 mm, 5 μm）；流动相： 甲醇？水 72∶28 （v/v）； 流速： 1 mL·min1; 检测波长： 248 nm; 进样量： 10 μL; 柱温： 40 ℃。载药量（DL） 通过以下公式计算：Weight of drug containedDL（%） 100%Whole weight of the mircoparticle= （2）布地奈德微粒体外释放考察 精确称取适量 （相当于药物约 210 μg） 载药粉末分别分散于 5.0 mL 含0.5% （w/v）、1.0% 和 1.5% Tween 80 磷酸盐缓冲液（10 mmol·L1, pH 7.25~7.30） 中， 并置于恒温振荡器中[80 r·min1, （37 ± 1） ℃] 连续振摇孵化。在既定时间点取出样品于 4 000 r·min1条件下离心 5 min 后，从上层取 1.0 mL 溶出介质， 于 10000 r·min1再离心10 min, 最后取少量上层溶出介质用高效液相色谱法测定药物含量。同时， 及时补入新的 1.0 mL 溶出介质于原样品中重新分散并置于溶出条件下继续振摇考察， 每个浓度点平行测定 3 份。

　　布地奈德微粒/乳糖混合物的制备 称取一定量的布地奈德微粒粉末， 按药粉∶乳糖质量比 1∶1、1∶5、1∶10 和 1∶20 进行混合。参照文献[13]报道， 以“三文治”的方式将药粉置于两层乳糖中， 漩涡混合器调至 500 r·min1先预混合 15 min, 将混合物过125 μm 筛网以除去大的聚集粒子， 再按一定振动强度混合。每种混合物都按 200 mg 的量制备。

　　药物含量均匀度 每种混合物的含量均匀度通过测定其中布地奈德的含量来评价。从每种混合物中随机抽取10 mg样品10份并溶解于一定量1.0% （v/v）醋酸水溶液中， 用甲醇稀释定容后离心取上清液， 用高效液相色谱法测定其实际含药量。回收率以实际含药量与理论含药量的百分比表示， 混合物的药物含量均匀度以回收率的相对标准偏差表示。

　　粉末流动性 松密度 （bulk density, ρb） 和振实密度 （tap density, ρt） 是干粉吸入处方的重要性质。

　　将一定量已知质量的粉末 （约 100 mg） 装入定制的10 mL （± 0.05 mL） 带刻度细长小量筒内并记录初始体积。然后人工敲击量筒约 500 次， 直到内部粉体压缩到体积最终恒定并记录终末的粉体体积。未经敲击时粉体的密度为松密度， 敲击完成后粉体的密度为振实密度。卡尔指数 （Carr's index, CI） 和豪斯纳比（Hausner ratio, HR） 通过以下公式计算：t bt-CI（%） 100%r rr= （3）tbHRrr=（4）当卡尔指数小于 25%并且豪斯纳比小于 1.25 时，表明粉体的流动性能较好。

　　体外沉积分布 干粉吸入剂的体外空气动力学沉积分布可通过新一代药用撞击器 （next generationimpactor, NGI） 进行测定。在测定前 NGI 的收集盘内需要涂布一层薄膜以减少粒子的夹带现象造成的损失与分布测定误差。具体操作： 在每个盘内加入预先配好的 10% Tween 20 （w/v） 乙醇溶液并放入通风橱内约 30 min, 挥发乙醇。根据美国药典和欧洲药典要求， 对干粉吸入剂的体外空气动力学沉积分布进行评价时， 气流速度应足以使吸入装置内产生 4 kPa 的压力差。本研究中采用的吸入装置 Cyclohaler（荷兰Teva Pharmaceuticals 公司）， 阻力较小， 必须在高流速 （100 mL·min1） 条件下才能满足该要求， 具体操作步骤如下。

　　采用 3 号羟丙甲纤维素胶囊装载处方粉末。平均每个胶囊装量 20 mg, 若干个胶囊根据累计测定作为一组测定值 （依处方含药量的不同胶囊数在 2~30 个不等）。将胶囊装入吸入装置 Cyclohaler中刺破， 通过适配器 （Adaptor） 连接到 NGI 上。以 100 mL·min1气流速度进行粉末的喷发， 当胶囊累积激发分散沉积后， 首先使用 1.0% （v/v） 醋酸水溶液清洗浸泡 NGI每个组成部件里收集粒子。待粒子充分溶解后， 加入甲醇充分溶解药物并移到量瓶定容至刻度。回收的粉末剂量 （recovered dose, RD） 即为各组件回收剂量之和 （胶囊、吸入器、适配器、人工喉、预分离器及所有分级）。回收率为回收剂量与理论递送剂量之比（公式 5）。可吸入组分百分比 （fine particle fraction%,FPF%） 及几何标准偏差值 （geometric standard devi-ation, GSD） 的计算见公式 6 和 7, 质量中值空气动力学直径 （mass median aerodynamic diameter, MMAD,M） 为粒子质量空气动力学粒径的中位数。上述参数亦可直接由 NGI 配备软件计算得到。所测处方每个样品平行测定 3 份。

　　Recovered doseRecovery% 100%Initial delivered dose=  （5）Stage 1-5FPF% 100%Recovered doseM=  （6）84.14%15.87%GSDDD= （7）统计学分析 本文实验数据以平均值±标准差的形式表示。两组数据之间显着性差异用单因素方差分析进行， P<0.05 表示有统计学差异。

　　结果

　　1 布地奈德壳聚糖微粒的性质

　　布地奈德纳米混悬液制备后加入壳聚糖溶液中通过喷雾干燥制备的微粒体积中值直径为 （7.97 ±0.04） μm, 跨距为 1.31 ± 0.022, 虽然微粒的几何粒径大于 5 μm, 但所得粉末的振实密度只有 0.146 g·mL1（表 1）， 通过 NGI 测得其质量中值空气动力学直径为4.458 μm （表 2）， 可吸入组分百分比达 46.0%.
　　
　　2 布地奈德微粒的体外释放行为

　　近年来大量关于肺部吸入制剂体外释放方法的报道， 如桨法、流通池法和扩散池法， 但美国药典委员会认为， 上述方法并没有运用到各种肺部吸入制剂中， 由于肺液量极小， 肺表面活性剂等体内特征难以模拟等原因， 制定一套法定方法的任务有困难[14].
