　　第 1 章 绪 论

　　1.1、选题背景

　　电力工业是国民经济发展中最重要的基础能源产业，是关系国计民生的基础产业。随着我国经济的高速发展，用电需求不断增加，电网建设规模水平也不断扩大。“十一五”期间，国家电网公司电网投资 1.2 万亿元，投产 110kV 及以上输电线路 237036 公里、变电容量 114862 万 kVA。110kV 及以上输电线路从“十五”末的 381764 公里增加到“十一五”末的 618837 公里，年均递增 10.14%；110及以上变电容量从“十五”末的 98338 万 kVA 增加到“十一五”末的 213193 万kVA，年均递增 16.74%。

　　随着我国电网快速发展、设备质量工艺太幅提升，传统的业务管理模式和“到期必修”的检修管理模式已不适应电网生产管理的需要，急需进一步完善生产管理体系，精益运检管理模式，不断提高设备可靠性和经济运行水平。为了适应新情况，国家电网公司全面开展了输变电设备状态检修工作，建立了以状态检修技术标准、管理标准和工作标准为基础，以设备运行状态管理为核心，以专家队伍建设、检测装备和信息化平台开发为保障的状态检修工作体系。

　　截至 2010 年 6 月，29 家网、省(市)公司及所属地市供电公司(超高压公司)全部通过公司总部及网省公司组织的状态检修工作验收，公司系统输电线路、主变压器及断路器三类主设备的状态检修工作全面实施，基本实现了从“到期必修”到“应修必修、修必修好”的转变。通过全面开展状态检修工作，电网可靠性明显提升，设备检修效率大幅提高。尽管如此，状态检修管理模式仍处于过渡阶段。

　　国家电网公司在“十二五”规划中提出继续深化电网设备状态检修工作的思路，提出在输电专业方面，要进一步开展设备运行与维护方式研究，加强设备运行管理，提高电网运维的效率和效益。

　　另一方面，从“十五”时期开始，为适应国家经济发展需要，国网公司在全国 25 个省、直辖市和自治区实施了大规模的电力设施更新改造和新建扩建项目，设备整体的健康水平较过去大幅度提升。而在输电设备的巡查方式上，依然采用几十年沿袭的固定巡查周期，那是在过去设备制造水平、设计工艺非常落后的情况下制定的管理模式，显然与当今的发展变化不相适应。因此，各供电公司输电专业结合当前工作要求和管理经验，纷纷开展输电线路状态巡视管理的研究和探讨。发表了很多这方面的论述，例如：《输电线路状态巡视工作探讨》、《输电线路状态巡视与维护策略研究》、《基于设备全生命周期的输电线路状态检修技术研究》、《输电线路差异化巡视探讨》等。大多的论述只对状态巡视泛泛而谈，在设备区段划分、周期确定上也比较模糊，而且把状态巡视局限于人工巡视，这与当今巡视多元化的发展趋势不相适应。所以，有必要在状态检修工作深入推进之际，开展状态巡视工作研究。

　　近年来，随着保定地区经济的飞速发展，对于用电量的需求越来越大，同时也对用电的可靠性提出了更高的要求，为了保证供电的可靠性，保定供电公司非常重视电网的建设，不断完善电网的网架结构，而电网电能的输送网架就是由每一条架空输电线路所组成的，所以输电线路在保定地区电网中有着不可替代的重要性。截至 2011 年底，保定地区 110kV 及以上电压等级的输电线路由 2007 年的 2000 多公里增加到 6000 多公里，并仍保持高速增长的趋势，而输电线路本身仍采用传统的运维模式，没有进行有效的结合，加之因运行和维护人员逐年老龄化产生的人员短缺问题，对保定地区输电线路采取何种运维模式、如何提高运维水平提出了严峻的挑战。

　　1.2、选题意义

　　本篇论文通过对输电线路运行方式应用分析、输电线路状态检修应用分析和行动学习法在输电线路运维当中的应用分析，将三者紧密结合，使之相辅相成，在保定地区 110kV 及以上电压等级输电线路上推广应用，从而达到有效提高保定地区输电线路运维水平，提高输电线路运行可靠性，保障电网安全稳定运行，使保定地区电网发展与经济和社会发展相适应。

　　1.3、论文主要内容

　　本文主要包括以下几个方面的内容：

　　本文针对保定地区输电线路发展现状，选取其运行和维护方式作为研究对象，进行输电线路运维方式创新与整合：

　　（1）输电线路运行方式应用分析主要包括输电线路巡视、输电线路检测、输电线路中主要设备的缺陷管理。

　　（2）输电线路状态检修应用分析其主要包括输电线路状态检修的概念、输电线路状态检修及在线监测装置应用开展现状、工区状态检修简况。

　　（3）行动学习法在输电线路运维当中的应用分析其主要包括行动学习法的内涵、行动学习法的特殊之处、具体实施办法、应用实例。

　　第 2 章 输电线路运行方式应用分析

　　2.1、输电线路巡视

　　2.1.1、输电线路巡视的目的

　　以随时掌握线路运行情况，及早发现线路附属设施、本体和保护区出现的缺陷或隐患，为线路维护、检修和状态评价（评估）等提供依据为目的，采取近距离对线路进行观测的方式来检查和记录。

　　2.1.2、输电线路巡视的种类

　　1）故障巡视运行管理单位为查明线路故障点、故障原因、故障情况等所组织的线路巡视。

　　2)正常巡视线路巡视员工按一定的时间段对线路所进行的巡视，包括对输电线路本体和附属设施以及线路通道即线路保护区所进行的巡视。

　　3）特殊巡视根据需要、采用特殊方法进行的线路巡视。特殊巡视包括：夜间巡视、交叉巡视、登杆检查、防外力破坏巡视和直升机巡视。

　　2.1.3、线路巡视的基本要求

　　（1）线路的运行工作必须贯彻“安全第一、预防为主”的方针，严格执行电力安全工作规程的有关规定。运行单位应全面做好线路的巡视、检测和管理工作，积极采用先进技术和实行科学管理，不断总结经验、积累资料、掌握规律，保证线路安全运行。

　　（2）开展电力设施保护宣传教育工作，建立和完善电力设施保护工作机制和责任，加强线路保护区管理，防止外力破坏。

　　（3）对容易发生外力破坏、鸟害的区域和处于洪水冲刷区的输电线路，应加强巡视，并采取针对性技术措施。

　　（4）线路的杆塔上需要有线路名称、杆塔编号、相位以及必要的安全、保护等标志、同塔 双回、多回线路应有醒目的标识。

　　（5）运行[29-32]中需要加强对防鸟装置、标志牌、警示牌及有关监测装置等附属设施的维护，确保其完好无损。

　　2.1.4、输电线路运行标准

　　（1）不允许基础表面水泥脱落、钢筋外露，不允许装配式、插入式基础出现锈蚀，不允许基础周围保护土层流失、坍塌。
　　（2）杆塔的倾斜、杆（塔）顶挠度、横担的歪斜程度不应超过相关规定；
　　（3）拉线基础埋层厚度、宽度不应减少；
　　（4）镀锌钢绞线拉线断股，镀锌层锈蚀、脱落；
　　（5）拉线张力应均匀，不应严重松弛；
　　（6）导、地线处理标准按表 2-1 的规定：

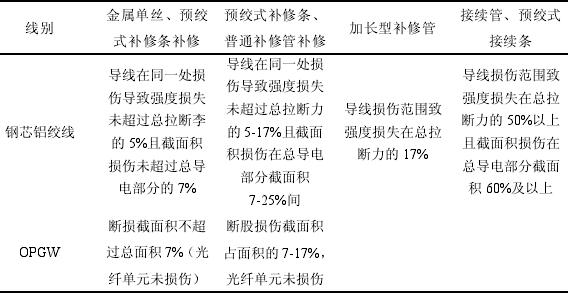

表 2-1 导线损伤处理标准

　　（7）导、地线表面腐蚀、外层脱落或呈疲劳状态，试验值不应小于原破坏值的 80%；
　　（8）导线相间相对弧垂值不应超过： 110kV 及以下线路为 200mm；220kV及以上线路为 300mm；
　　（9）OPGW 接地引线不应松动或对地放电；
　　（10）导线对地线距离及交叉距离应符合要求；
　　（11）盘型绝缘子分布电压零值或低值；
　　（12）锁紧销不应脱落变形；（13）地线绝缘子、地线间隙不应出现非雷击放电或烧伤；
　　（14）金具本体不应出现变形、锈蚀、烧伤、裂纹，金具连接处应转动灵活，强度不应低于原值的 80%；
　　（15）防振锤、阻尼线、间隔棒等金具不应发生位移、变形、疲劳；
　　（16）屏蔽环、均压环不应出现松动、变形，均压环不得装反；
　　（17）OPGW 余缆固定金具不应脱落，接续盒不应松动、漏水；（18）OPGW 预绞线夹不应出现疲劳断脱或滑移；
　　（19）检测到的工频接地电阻（已按季节系数换算）不应大于设计规定值；
　　（20）多根接地引下线接地电阻值不应出现明显差别；
　　（21）通道环境巡视应对线路通道、周边环境、沿线交跨、施工作业等情况进行检查，及时发现和掌握线路通道环境的动态变化情况；
　　（22）在确保对线路设施巡视的到位的基础上宜适当增加通道环境巡视的次数，根据线路路径的特点安排步行巡视或乘车巡视，对通道环境上的各类隐患或危险点安排定点检查。
　　（23）应建立特殊巡视责任制，在恶劣天气时进行现场特巡，发现异常及时分析并采取措施；
　　（24）架空输电线路保护区内不得有建筑物、厂矿、树木（高跨设计除外）及其他生产活动；
　　（25）巡视人员应及时发现保护区隐患，并记录隐患的详细信息；
　　（26）运行维护单位应联系隐患所属单位（个人），告知电力设施保护的有关规定，及时将隐患消除；
　　（27）运行维护单位应对无法消除的隐患，及时上报，并做好现场监控工作；
　　（28）运行维护单位应建立隐患台帐，并及时更新。台帐的内容包括：发现时间、地点、情 况、所属单位（个人）、联系方式、处理情况及结果等；
　　（29）运行维护单位应向保护区内有固定场所的施工单位宣讲《中华人民共和国电力法》和《电力设施保护条例》等有关规定，并与之签订安全责任书，同时加强线路巡视，必要时 应进行现场监护；
　　（30）运行维护单位对保护区内可能危及线路安全运行的作业（如使用吊车等大型施工机械），应及时予以制止或令其采取安全措施，必要时应进行现场监护；
　　（31）在易发生隐患的线路杆塔上或线路附近，应设置醒目的警示、警告类标识。
