选煤厂装车塔楼的承载性能分析

　　摘要：以某选煤厂装车塔楼为例,通过现状检查和现场检测结果,对其进行承载性能分析,为同类装车塔楼安全性评价提供依据。

　　关键词：装车塔楼; 承载性能分析; 选煤厂;

　　ANALYSIS OF BEARING CAPACITY OF LOADING TOWER IN A COAL PREPARATION PLANT

　　YAN Yang

　　Shenhua Shendong Coal Group Co.,Ltd.

　　Abstract：This paper chooses a loading tower in a coal preparation plant as a case study.Through the current situation inspection and field test results,the load-bearing performance analysis is carried out,which provides reference for similar loading tower safety evaluation.

　　1 工程概况

　　某选煤厂装车塔楼结构为钢框架支撑结构体系,墙面及屋面为轻型彩钢板。塔楼平面为正方形,四角布置四个钢柱作为竖向支撑结构,柱中心距离为8.3m。整个塔楼基本分为7层。建筑面积为523.74m2。塔楼高为33.15m。主要设备有缓冲仓,300t;定量仓,100t;标定砝码及支撑装置,1t×10;起重量为10t的电动葫芦一台。电动葫芦布置在塔楼屋顶上。标定砝码及支撑装置布置在一层顶上。该装车塔楼曾经发生过部分节点螺栓松动、剪断的现象,个别梁明显发生变形。

　　2 现状检查

　　经现场检查发现:

　　1)上部结构、构件未见因地基基础不均匀沉降引起的倾斜、变形、开裂等现象,综上说明地基基础现状完好。

　　2)在1层轴标高8.250m处支撑节点焊缝脱开后重新进行了焊接。在2层顶A/2节点附近次梁与主梁连接节点处节点缺失螺栓。在2层轴支撑缺失;在5层轴抗风柱下部被截断,5层轴抗风柱拼接连接不可靠。在5层4根H形主梁腹板水平放置,变形较大,厂方进行了加固。4根H形框架柱拼接节点连接构造不满足GB50017—2017《钢结构设计标准》要求。

　　3 现场检测

　　现场检测内容主要包括钢材强度、构件尺寸及钢板厚度、涂层厚度等。

　　检测结果如下:

　　1)钢梁、钢柱、支撑等主要承重构件根据检测推定为Q235钢材。

　　2)对各种钢柱、钢梁、钢支撑截面尺寸及钢板厚度进行了检测确认。

　　3)各类钢构件涂层厚度均基本满足规范要求。

　　4)柱南北向层间最大倾斜度1.43‰,柱东西向层间最大倾斜度1.92‰,根据GB50144—2008《工业建筑可靠性鉴定标准》[1]表7.3.9规定,总体结构侧移不大,对结构承载力影响较小,计算时不需考虑柱变形影响。

　   4 承载力分析　

　　本节采用MIDAS/Gen软件,按照承载力极限状态对结构构件进行验算分析[2](计算模型见图1)。该结构为多层钢框架-支撑体系。框架柱、梁截面均为H型钢,主要支撑截面均为双角钢。由于本地区处于6度区,不计算地震作用。本次计算按照设备实际重量及设备安装位置布置设备荷载,计算时构件尺寸及构件强度取实测值。荷载根据使用要求按现行国家标准GB50009—2012《建筑结构荷载规范》[3]及GB50583—2010《选煤厂建筑结构设计规范》[4]规定取值。

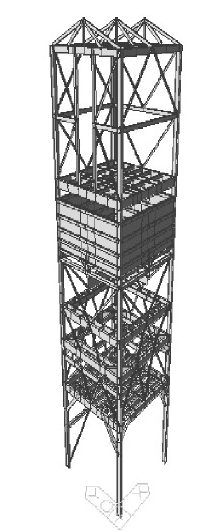

　　图1 装车塔楼计算模型

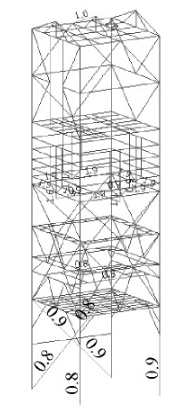

　　图2 装车塔楼计算结果

　　注:图中大于1表示杆件承载力不满足要求。

　　计算结果表明(计算结果见图2):

　　1)支撑缓冲仓的下部梁承载力不满足要求;其余构件承载力满足机关要求。

　　2)各标高主梁、次梁挠度满足GB50017—2017《钢结构设计标准》[5]要求。

　　5 结束语

　　根据上述检查、检测及承载力分析结果,得到以下结论:

　　1)通过承载力计算分析可知,支撑缓冲仓的下部梁承载力不满足要求;其余构件承载力满足要求;各标高主梁、次梁挠度满足机关规范要求。

　　2)对承载力不满足要求的主梁进行加固;对框架柱拼接节点进行加固处理;对不满足要求的抗风柱拼接节点进行加固处理;对缺失的支撑补充。

　　通过对该类装车塔楼的承载力分析,为同类装车塔楼结构的安全性评价提供参考依据。
